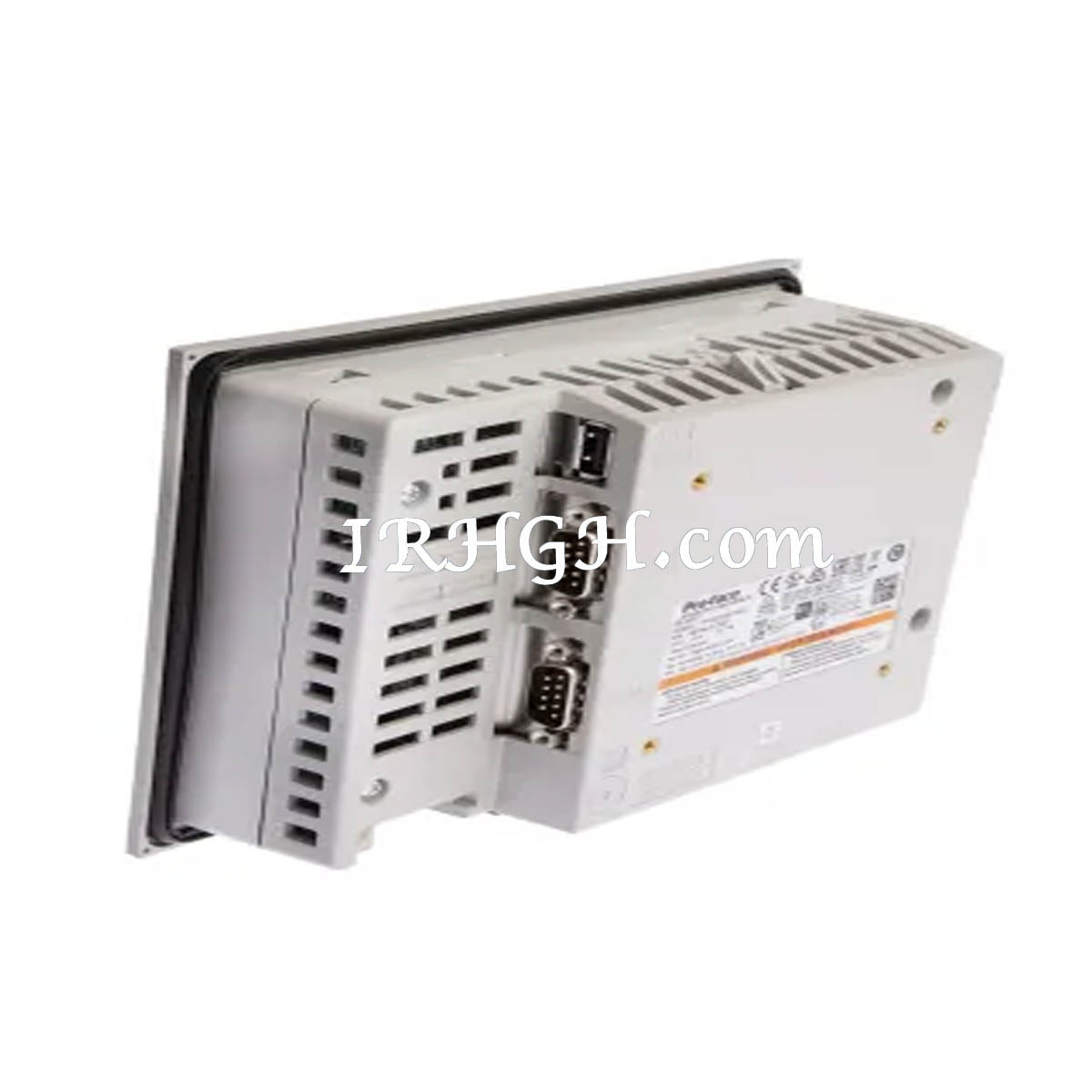

PFXGP4301TADW

Pro-face PFXGP4301TADW یک پنل لمسی HMI است که دارای صفحه نمایش رنگی 5.7 اینچی TFT با وضوح 320 x 240 پیکسل (QVGA) است. ولتاژ ورودی برای این صفحه نمایش لمسی HMI 24VDC است. همچنین ممکن است با کد جهانی GP-4301TW شناسایی شود. نو، بازسازی شده، و تعمیر موجود است.

درباره PFXGP4301TADW

PFXGP4301TADW یک رابط انسان و ماشین سری GP-4000 (HMI) از Pro-face است. PFXGP4301TADW همچنین در برخی از اسناد Pro-face به عنوان GP-4031TW نشان داده شده است.
PFXGP4301TADW یک صفحه نمایش 5.7 اینچی TFT LCD رنگی با وضوح صفحه نمایش 320 x 240 پیکسل (QVGA.) است. ناحیه نمایش موثر این دستگاه 4.54 اینچ عرض و 3.40 اینچ ارتفاع دارد. صفحه لمسی مقاومتی آنالوگ مرتبط دارای وضوح 1024×1024 با طول عمر لمسی یک میلیون یا بیشتر است. این دستگاه با یک LED سفید نور پس زمینه دارد و هشت سطح کنترل روشنایی را ارائه می دهد که از طریق نرم افزار قابل تنظیم است. این صفحه نمایش یک پالت تا 65536 رنگ را ارائه می دهد.
واحد PFXGP4301TADW می تواند فونت های چند زبانه از جمله انگلیسی، کره ای، چینی و ژاپنی را نمایش دهد. اندازه فونت استاندارد را می توان تا هشت برابر عرض و ارتفاع افزایش داد.
PFXGP4301TADW با 8 مگابایت حافظه برنامه و 132 کیلوبایت منطقه برنامه منطقی اضافی ساخته شده است. این واحد همچنین دارای 128 کیلوبایت SRAM و یک باتری لیتیومی قابل شارژ برای حافظه پشتیبان بود.
رابط های این دستگاه شامل دو پورت COM سریال، یک پورت اترنت و دو پورت USB است. این دستگاه دارای اسلات کارت SD نیست. PFXGP4301TADW دارای ولتاژ ورودی نامی 24 VDC با جریان ورودی 30 A یا کمتر است. این دستگاه برای استفاده در مناطق عاری از گازهای خورنده طراحی شده است که دمای هوا بین 0 تا 50 درجه سانتیگراد در رطوبت محیط 10 تا 90 درصد بدون متراکم باقی می ماند.
جزئیات بیشتر در مورد PFXGP4301TADW HMI را می‌توانید از طریق برگه‌های داده Pro-face، راهنمای کاربر و دفترچه‌های راهنما پیدا کنید.

اطلاعات استاندارد محصول
- HMI سری GP4000، سایز 5" اینچ
- مدل PFXGP4301TADW
- ویژگی های محصول 5 اینچ DC آنالوگ
- پایان فروش 2025/06/30

گزینه جایگزینی 1
- کد تعویض 1 PFXST6400WADE
- کد تعویض 1سری ST6000، منبع تغذیه DC
- ال سی دی رنگی TFT
- اندازه قاب پانل متفاوت است
- وضوح نمایش متفاوت است

جایگزینی گزینه 2
- کد تعویض 2 PFXST6300TADE، کد تعویض 2 سری ST6000
- منبع تغذیه DC
- ال سی دی رنگی TFT
- اندازه قاب پانل یکسان است
- وضوح نمایش متفاوت است

مشخصات نمایشگر
- نوع صفحه نمایش TFT Color LCD
- اندازه صفحه نمایش 5.7 اینچ
- رزولوشن 320 x 240 پیکسل (QVGA)
- صفحه نمایش موثر W115.2 x H86.4 میلی متر [W4.54 x H3.40 اینچ]
- نمایش رنگ 65536 رنگ (بدون چشمک زدن) / 16384 رنگ (چک زدن)
- LED سفید نور پس زمینه (قابل تعویض توسط کاربر نیست. در صورت نیاز به تعویض، با توزیع کننده محلی خود تماس بگیرید.)
- عمر مفید نور پس زمینه 50000 ساعت یا بیشتر (هر کدام در عملکرد مداوم در 25 درجه سانتیگراد [77 درجه فارنهایت] قبل از اینکه روشنایی نور پس زمینه به 50٪ کاهش یابد)
- کنترل روشنایی 8 سطح (تنظیم با پنل لمسی یا نرم افزار)
- نوع پنل لمسی فیلم مقاومتی (آنالوگ)
- وضوح پنل لمسی 1024 x 1024
- طول عمر پنل لمسی 1000000 بار یا بیشتر
- فونت های زبان ژاپنی: 6962 (استانداردهای JIS 1 و 2) (شامل 607 کاراکتر غیر کانجی)، ANK: 158 (کره ای، چینی سنتی، چینی ساده شده، تایلندی و سیریلیک را می توان از تنظیمات فونت ویرایشگر صفحه اضافه کرد. )
- اندازه کاراکتر فونت استاندارد: 8 x 8، 8 x 16، 16 x 16 و 32 x 32 پیکسل فونت، فونت Stroke: فونت های 6 تا 127 پیکسل، فونت تصویر: فونت های 8 تا 72 پیکسل
- اندازه فونت فونت استاندارد: عرض را می توان تا 8 بار افزایش داد. ارتفاع را می توان تا 8 بار افزایش داد.*1
- 8 × 8 نقطه 40 کاراکتر. x 30 ردیف
- 8 × 16 نقطه 40 کاراکتر. x 15 ردیف
- 16 × 16 نقطه 20 کاراکتر. x 15 ردیف
- 32 x 32 نقطه 10 کاراکتر. x 7 ردیف
- سایز فونت های دیگر را می توان با نرم افزار Editor تنظیم کرد.

مشخصات الکتریکی
- ولتاژ ورودی نامی 24 Vdc
- محدودیت ولتاژ ورودی 19.2 تا 28.8 Vdc
- افت ولتاژ مجاز 5 میلی ثانیه یا کمتر
- مصرف برق 10.5 وات یا کمتر
- جریان جریان 30 A یا کمتر
- ایمنی در برابر نویز ولتاژ نویز: 1000 Vp-p
- مدت زمان نبض: 1 میکرو ثانیه
- زمان افزایش: 1 ثانیه
- (از طریق شبیه ساز نویز)
- استقامت ولتاژ 1000 Vac، 20 میلی آمپر به مدت 1 دقیقه (بین ترمینال برق و پایانه های FG)
- مقاومت عایق 500 Vdc، 10 MΩ یا بیشتر (بین پایانه های برق و پایانه های FG)
