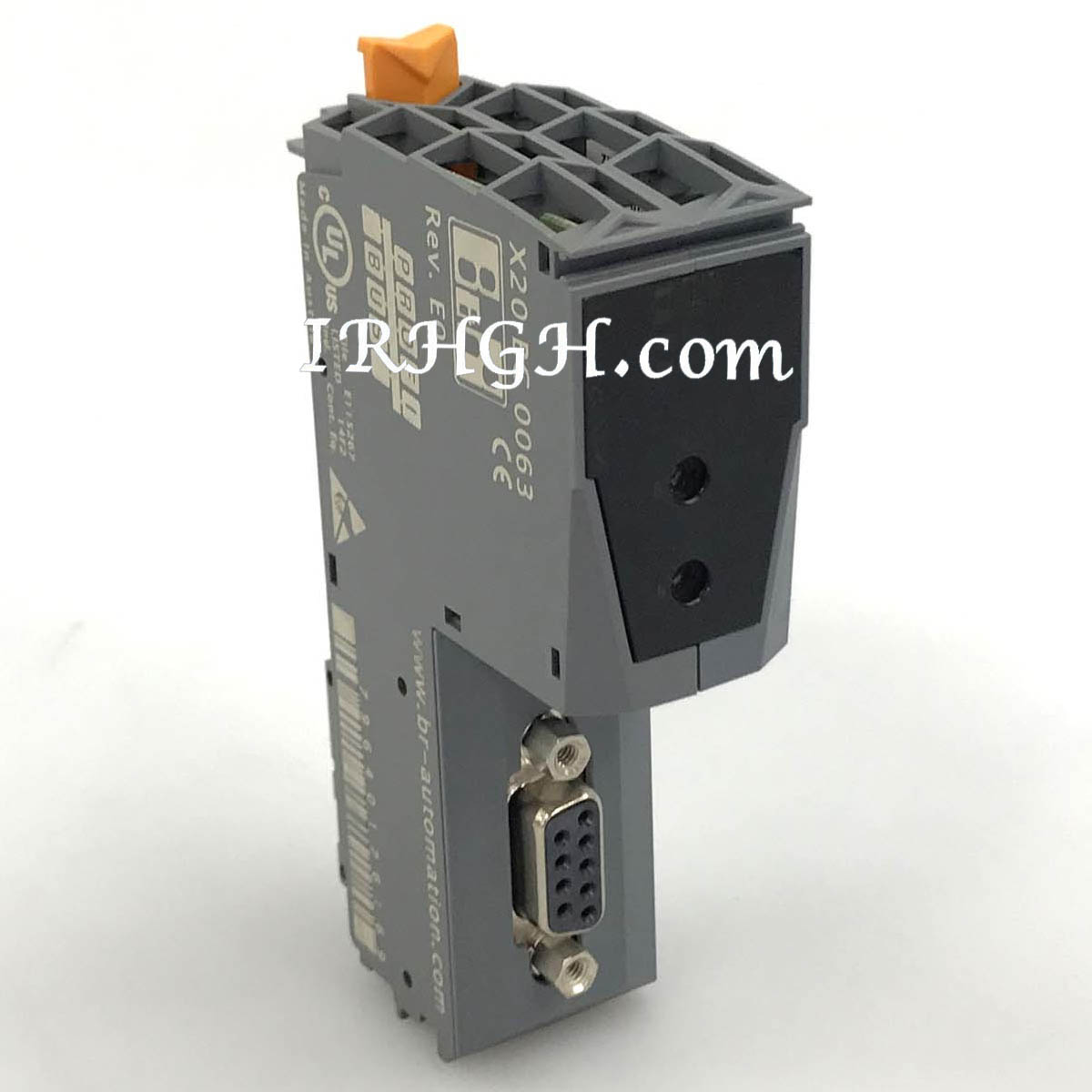

کارت پاورلینک X20BC0063

کارت فیلدباس X20BC0063 شرکت B&R اتریش
فیلدباس: PROFIBUS DP
پیکربندی ورودی/خروجی از طریق فیلدباس
تشخیص گسترده دستگاه، ماژول و کانال مطابق با استاندارد PROFIBUS DP
ارتباط با گره‌های X2X Link I/O حتی در مواقعی که برخی از گره‌ها وجود ندارند یا برق ندارند، کار می‌کند
PROFIBUS DP بر اساس فیزیک رابط RS485 است. انتقال داده با استفاده از رویه دسترسی باس ترکیبی کنترل می‌شود: ایستگاه‌های فعال ارتباطات صحیح را از طریق یک رویه عبور توکن دریافت می‌کنند و سپس می‌توانند به تمام ایستگاه‌های روی شبکه مطابق با اصل master-slave دسترسی داشته باشند. حداکثر زمان گردش یک توکن را می توان پیکربندی کرد که منجر به یک چرخه زمان مشخص می شود.
Access خدمات مختلفی را برای کاربر برای انتقال داده های چرخه ای و غیر چرخه ای نشان می دهد.
این باس کنترلرامکان اتصال گره های X2X Link I/O را به PROFIBUS DP می دهد. از PROFIBUS DP با تمام گزینه ها و سایر ویژگی های اضافی آن پشتیبانی می کند. علاوه بر دستگاه، ماژول و عیب یابی کانال ارائه شده در استاندارد PROFIBUS، به عنوان مثال می توان به گزینه تشخیص اسلات در فرمت S7 نیز سوئیچ کرد.
X20 یا سایر ماژول های مبتنی بر X2X Link را می توان به کنترلر اتوبوس متصل کرد. پیکربندی سیستم مدولار به طور بهینه توسط PROFIBUS DP پشتیبانی می شود.
با ماژول‌های چند منظوره، باس کنترلرها تنها از مدل عملکرد پیش‌فرض در صورت پیکربندی خودکار توسط باس کنترلرها پشتیبانی می‌کند.
